Architetti
Ubicazione
Ensanche de Vallecas, Madrid, Spain
Team di progettisti
Miguel Herráiz Gómez, Mauro Iván Bravo Hernández, Marina del Mármol Peces, Daniel Bergman Vázquez, Michael Becker
Anno di costruzione
2012
Il progetto qui presentato è un complesso di appartamenti di social housing situato a Madrid.
Vallecas 47, che prende il nome della strada su cui è situato, è frutto del
lavoro di un gruppo di giovani architetti dello studio Untercio,esso vince nel 2006 il concorso indetto dalla EMV
e viene realizzato nel 2012.
 |
| modello di progetto |
L'edificio, che presenta una forma a corte aperta, accoglie uno spazio centrale: spazio comune su cui
affacciano gli appartamenti e che
rappresenta un punto di forza del progetto.
Il contrasto cromatico dei materiali
caratterizza fortemente le facciate: i volumi aperti delle scale in acciaio scuro
e le ampie vetrate della zona giorno vanno visivamente ad alleggerire i grandi
blocchi intonacati bianchi, caratterizzandosi come vuoti contrapposti ai pieni.
 |

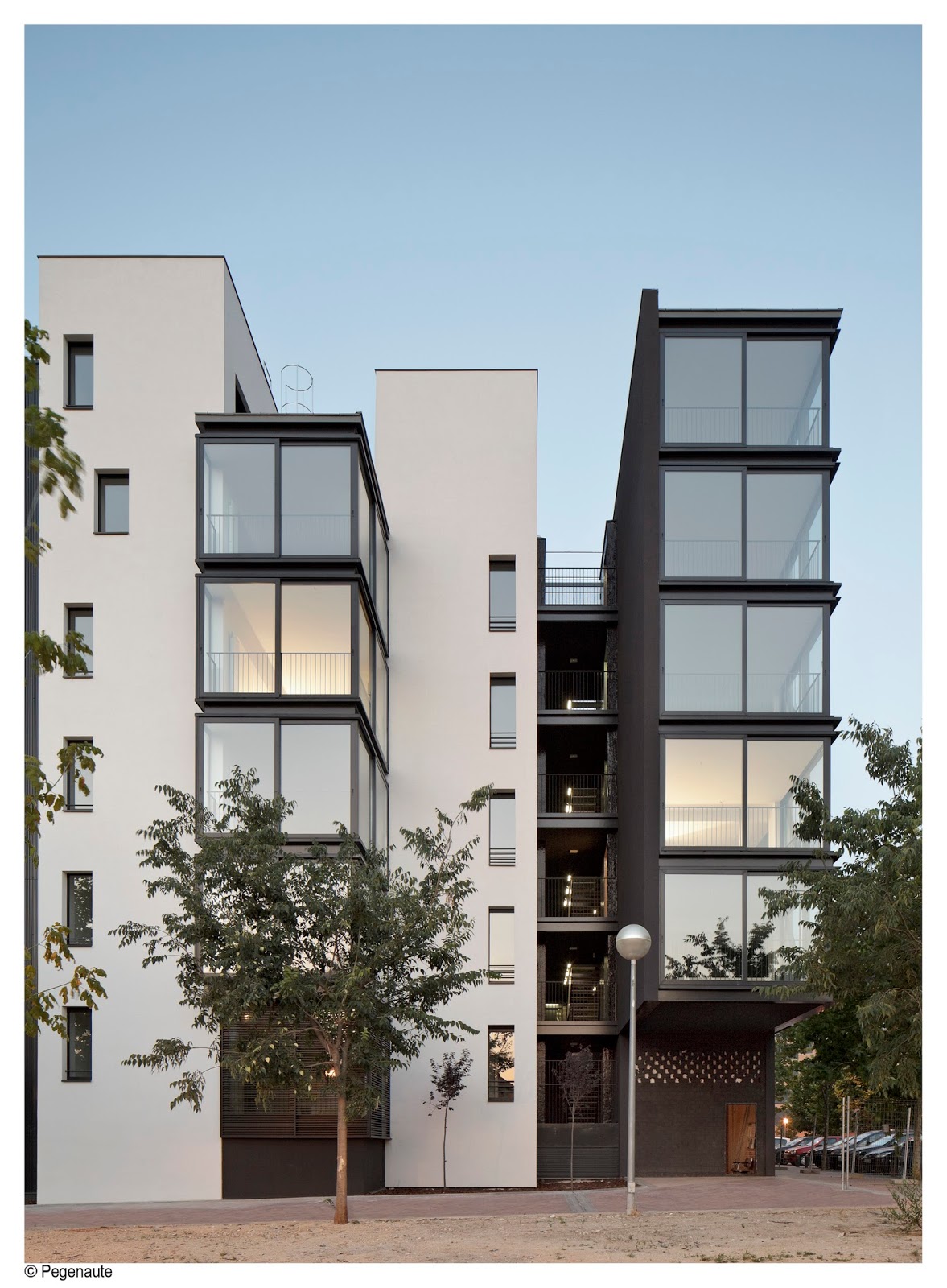

| vista di una porzione del complesso dalla parte della strada |
La dinamicità dei prospetti a livello formale è data da volumi diversi che si alternano avanzando e
ritraendosi.
Al complesso si accede da un unico portale che attraversa con una leggera
pendenza l'edificio per arrivare all'altezza della corte aperta centrale;quest'ultima
serve come distributore verso i quattro grandi collegamenti verticali aperti
che portano agli appartamenti.
 |
| Pianta piano terra _visibile la rampa pedonale di accesso alla corte,corte che si trova ad un livello sopraelevato rispetto alla strada |
 |
| Pianta piano tipo _evidenziati in rosso i collegamenti verticali di accesso agli appartamenti ed in giallo gli spazi distributivi |
 |
| vista sulla corte e sul portale di accesso al complesso |
Le scale sono quindi terrazze di accesso ,ma anche nell'intento dei progettisti luoghi di incontro o semplicemente luoghi da dove contemplare il paesaggio.
I 4 collegamenti verticali (composti
da scala e ascensore) servono due appartamenti a piano ad eccezione del
collegamento verticale in angolo che ,invece, serve tre appartamenti.
Il disegno della pianta alterna tipologie diverse di appartamenti: da
una, due o tre camere da letto.
 |
| Tipologie di appartamento: tipologie di appartamento ad "L" (6-6 ; 5-6 ;2-5) tipologia di appartamento lineare con 2 affacci passanti (1) (3) tipologia di appartamento con 2 affacci (4) |
 |
| La sezione mostra la rampa pedonale di accesso alla corte e un appartamento tipo con affaccio della zona giorno sulla corte interna. |
 |
Concettualmente l'appartamento è diviso in due parti una zona più racchiusa
e una più permeabile: si accede da un ingresso raccolto che affaccia sulla
zona notte, qui troviamo le
camere da letto e il bagno. Ogni appartamento nella versione con una o due camere presenta un bagno , nella versione con 3 camere da letto presenta 2 bagni di cui uno in camera da letto ,in nessun caso finestrato.
I bagni si trovano al centro dell'appartamento e dividono ai due lati la
zona notte dalla zona giorno.
Per aumentare l'effetto volano termico nelle camere in corrispondenza della
facciata si aggiungono gli armadi.
Il progetto conferisce grande importanza alla zona
giorno illuminata da una grande vetrata ad angolo; quest'ultima a seconda delle
esigenze può aprirsi completamente assumendo la funzione di un terrazzo con
ringhiera di protezione.
Questa zona molto permeabile viene così proiettata sull'esterno.
La zona soggiorno-pranzo è relazionata con la zona cottura da un basso
arredo che suddivide in maniera appena accennata i due spazi che nel concreto
costituiscono un tutt'uno.
Per evitare il passaggio eccessivo
di radiazioni solari le vetrate sono a isolamento selettivo.
 |
| vista del portale di accesso pedonale verso la corte e carrabile al piano sotterraneo |
Al piano sotterraneo, contenente i garajes, si accede da una rampa
adiacente al portale di ingresso all'edificio.
In ultima analisi dal punto di vista energetico la disposizione delle camere e della zona giorno non sembra seguire un principio guida dettato dall'orientamento, si trovano infatti posizionate in tutte le direzioni nelle varie tipologie di appartamento.
Nei mesi estivi, le grandi vetrate potrebbero causare un eccessivo surriscaldamento della zona giorno, l'elevato guadagno termico potrebbe essere ridotto integrando delle schermature mobili.
La corte centrale pensata come uno spazio gioco sembra sprovvista di attrezzature adatte e presenta un'unica panchina ad "s".
Gli spazi dei pianerottoli delle scale pensati come luoghi di socializzazione non sembrano avere le caratteristiche adeguate tale scopo.
Aspetto positivo è la flessibilità della zona giorno che si trasforma in una terrazza e proietta sull'esterno l'abitazione.
In ultima analisi dal punto di vista energetico la disposizione delle camere e della zona giorno non sembra seguire un principio guida dettato dall'orientamento, si trovano infatti posizionate in tutte le direzioni nelle varie tipologie di appartamento.
Nei mesi estivi, le grandi vetrate potrebbero causare un eccessivo surriscaldamento della zona giorno, l'elevato guadagno termico potrebbe essere ridotto integrando delle schermature mobili.
La corte centrale pensata come uno spazio gioco sembra sprovvista di attrezzature adatte e presenta un'unica panchina ad "s".
Gli spazi dei pianerottoli delle scale pensati come luoghi di socializzazione non sembrano avere le caratteristiche adeguate tale scopo.
Aspetto positivo è la flessibilità della zona giorno che si trasforma in una terrazza e proietta sull'esterno l'abitazione.
Francesca Conti
