Andrea Trincie#LABAA2019
EM2N,Toni-Areal, Zurigo, Svizzera, 2008-2014
Descrizione del progetto di EM2N:
"Sulla Toni-Areal una ex caseificio deve essere trasformata in una piattaforma per l'educazione, la cultura e la vita. All'interno dello sviluppo urbano del distretto e nella transizione del paesaggio universitario svizzero, Toni-Areal rappresenta un elemento centrale. Supponiamo che questo sia principalmente un piano urbanistico e un problema programmatico. Il nostro design propone di affrontare questo progetto di considerevoli dimensioni - una struttura costruita quasi delle dimensioni di un intero quartiere - con una sorta di urbanistica interiore. All'esterno il sistema esistente di rampe viene letto come un viale verticale e reinterpretato come la circolazione principale. All'interno, vengono creati indirizzi interni che individuano le singole funzioni come gli edifici della città. Per creare un framework aperto lavoriamo con diversi gradi di precisione, scale e tonalità e con una gamma che va dagli enormi spazi pubblici a quelli privati intimi. L'edificio come città, la città come edificio."
"L'edificio come città, la città come edificio."
Il fulcro del progetto è la ceazione di una sorta di urbanistica interna, che viene creata da una vasta gamma di spazi estremamente diversi, che si differenziano sopratutto per le loro dimensioni e che si estendono dal pubblico funzionale ad ambienti più intimi come le abitazioni. Hanno quindi affrontato questo progetto come un problema di sviluppo urbano. Il loro design si propone di conciliare le dimensioni del progetto con una sorta di urbanistica interiore.
Il team ha concepito la costruzione a rampe esistente a nord come un viale verticale e l'ha ridisegnato come uno dei principali miglioramenti del progetto. Gli architetti hanno creato una grande sala pubblica all'incrocio degli elementi provenienti dai piani superiori e quelli inferiori.
Queste due parti sono collegate da una sequenza a cascata di corridoi e scale, questo layout ha creato indirizzi interni che posizionano i vari spazi proprio come gli edifici della città, allo stesso tempo, l'edificio diventa una componente della città in un ambiente precedentemente inospitale.
Il progetto della conversione cerca di mantenere e reinterpretare simultaneamente le qualità performative e spaziali della struttura esistente. vale a dire, le sue facciate sono state avvolte con pannelli ondulati in metallo espanso, che fanno riferimento alle lamiere metalliche con profilo trapezoidale originale. Inoltre, molti elementi in calcestruzzo robusti sono stati preservati per produrre un carattere industriale e riflettere le precedenti sequenze spaziali della fabbrica.
"per creare diversità e varietà, l'architettura lavora con vari gradi di raffinatezza in diversi luoghi: generalmente grezzi, qua e là più raffinati, a volte eccessivamente definiti, per lo più sottostimati. viene creata una vasta gamma di spazi estremamente diversi, che vanno dalle sale pubbliche funzionali agli spazi di prova, dai laboratori multifunzionali allo studio del suono altamente specializzato: l'edificio come città, la città come edificio. "

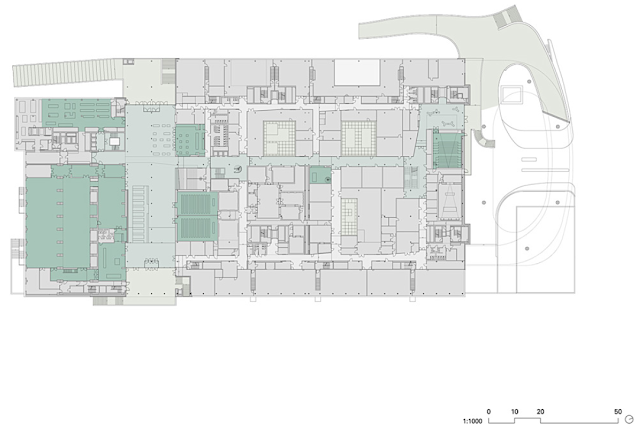

Piante, sezioni e assonometria di progetto:
Informazioni sul progetto:
luogo: zurigo,
tipo di commissione svizzera : commissione di studio, 1 ° premio
: 2005 (commissione di studio), 2005 - 2011 (pianificazione), 2008-2014 (costruzione)
programma spaziale: zurich academy of the arts ZHdK, zurich academy of sciences applicate ZHAW, museum für gestaltung, schaudepot (collezioni aperte), spazi culturali e per eventi, ristoranti, negozi, area di 100 appartamenti
: 24.400 mq di superficie
lorda: 125.000 mq
superficie utile totale: 108.000 mq: 84.500 mq (università), 13.500 mq (appartamenti), 10.000 mq (garage sotterraneo + altro)
volume edificio: 493.400 cbm
dimensioni dell'edificio: lunghezza 170 m, larghezza 90 m
altezza dell'edificio: torre 75 m dal livello della città, edificio basso 25 m dal livello dei
costi di investimento della città (allreal): 547 milioni di CHF
spese di allestimento degli inquilini (cantone): 139 milioni di
affittuari da CHF , attrezzature ecc. Costi (Cantone):
cliente 89 milioni CHF , imprenditore full service, proprietario, padrone di casa: allreal toni AG rappresentata da allreal generalunternehmung
inquilini AG : cantone zurigo, rappresentato dal dipartimento di istruzione canton zurich (committente, commissario per l'allestimento di l'interno)
utente:zurich university of sciences applicate ZHAW (il 22% degli utenti, il 15% della superficie utilizzabile): 1.100 studenti, 250 docenti e personale | zurich university of the arts ZHdK (78% degli utenti, 85% della superficie utile utilizzabile): 2.500 studenti, 1.400 docenti e
architettura dello staff e gestione generale del progetto: EM2N | mathias müller | daniel niggli architekten AG | ETH | SIA |
Sostenibilità BSA : standard minergie (non certificato)
Pianificatori specializzati:
architettura: EM2N architekten AG,
costo zurigo e gestione del progetto: b + p baurealisation AG, zurich
landscape architecture: studio vulkan landschaftsarchitektur, zurich
ingegnere civile: walt + galmarini AG,
pianificatore di facciate zurigo : gkp fassadentechnik AG,
pianificatore di protezione antincendio di aadorf : gruner AG , Basilea
pianificazione della building automation: ISP und partner AG,
pianificazione e coordinamento hochdorf riscaldamento / ventilazione / climatizzazione / raffreddamento: portman planung con büro 349 gmbh,
servizi sanitari zurigo + pianificazione impianti sprinkler: ingenieure GRP, fisica dei rotkreuz
, acustica:wichser akustik + bauphysik AG,
acustica speciale di duebendorf : acoustic acustica applicata, gelterkinden
pianificazione dei servizi elettrici: bürgin & keller AG, adliswil
lighting designer: vogt & partner, winterthur
hybrid art installation come sistema di illuminazione per la circolazione principale dell'edificio: realtà: united , studio per l'arte e l'architettura,
segnaletica di Berlino : biv & hi gmbh, visuelle gestaltung c / o bringolf irion vögeli gmbh,
pianificazione gastronomica zurigo : creativo concetto gastronomico e design AG,
controllo qualità hergiswil + PQM: conarenco AG, Zurigo
Team di architettura:
partner: mathias müller, daniel niggli
dirigenti generali: björn rimner (associato), christof zollinger (associato)
project leader: enis basartangil, nils heffungs, fabian hörmann (associato, project management competition), jochen kremer
project team: marius annen, john baker, stefan berle, benoît clément, ruben gonzalvo daluz, melih dilsiz, david duca, vera lui, markus emde, jerome fischer, christian furrer, marita gelée de montiel, franco gysi, nadine hagen, sabrina kählert, sophie kaiffer , orkun kasap, roman koch, jörn küsters, andrea landell (camere speciali di gestione del sottoprogetto), verena lindenmayer, prestito ly, raul mera, yoshihiro nagamine, klaudija oroshi, claudia peter, paredeepan premraj, yves reichenbach, gabriela rutz, katie schakat, ines schmid, martin schriener, caroline senn, cantante christiane, tomoko suzuki, norbert zambelli.
Informazioni sull'edificio del Latte:
architetti: ae bosshard + h. direttore della
costruzione di widmer : m.
date di hausammann : 1976 (completamento), periodo di costruzione -
costo di 20 mesi : 170 milioni di CHF
architetti: ae bosshard + h. direttore della
costruzione di widmer : m.
date di hausammann : 1976 (completamento), periodo di costruzione -
costo di 20 mesi : 170 milioni di CHF
